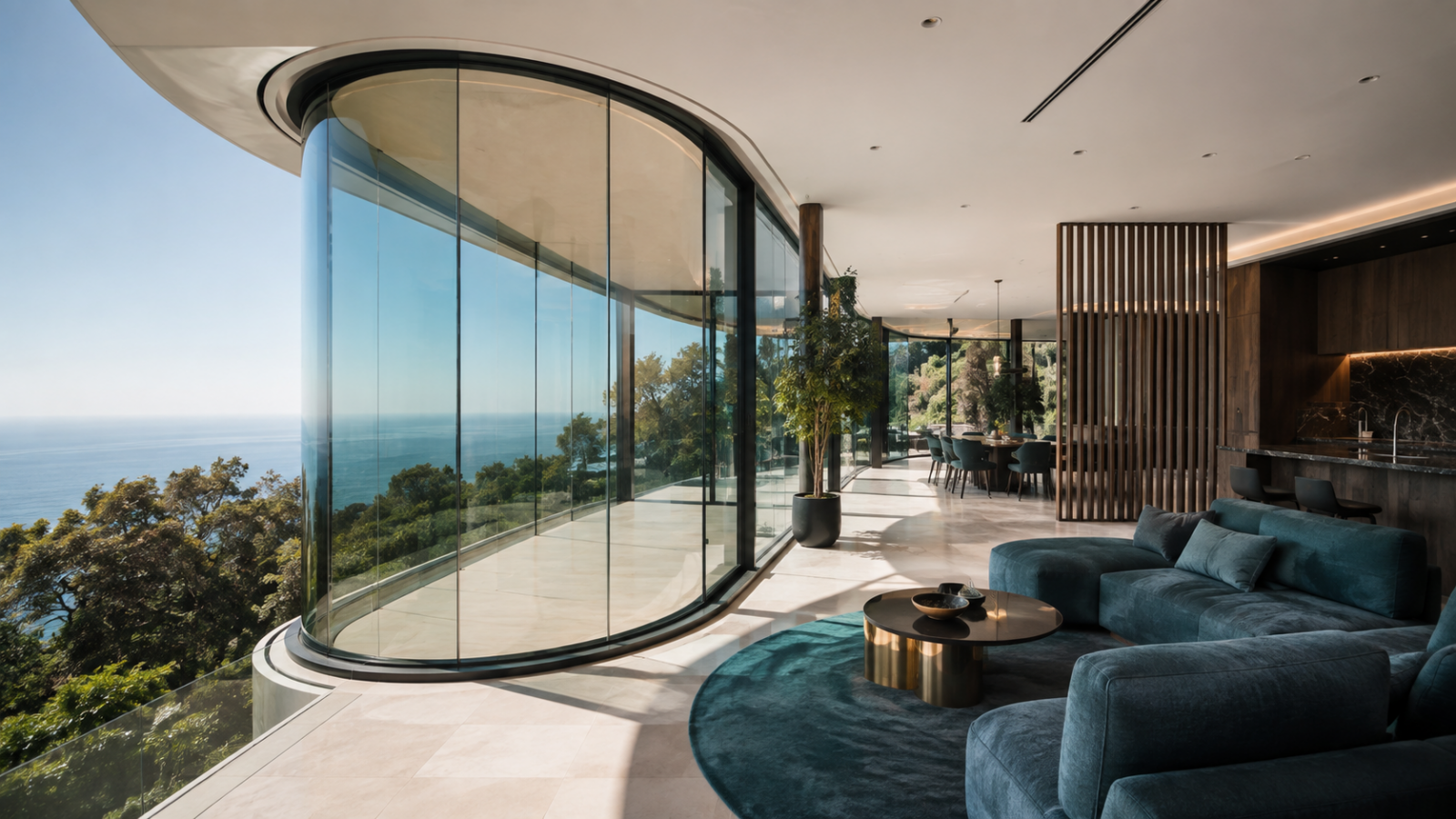

เส้นโค้งในภาพ Render อาจดูเรียบง่าย เพียงลากเส้นให้มุมอาคารนุ่มขึ้น เปลี่ยนผนังตรงให้โค้งรับกับพื้นที่ หรือทำกระจกบริเวณมุมให้ต่อเนื่องโดยไม่มีกรอบมาบดบังสายตา แต่เมื่อเส้นโค้งนั้นต้องถูกเปลี่ยนให้กลายเป็น กระจกจริง เรื่องราวจะไม่ง่ายเหมือนในแบบอีกต่อไป

กระจกดัดโค้งมีข้อจำกัดตั้งแต่ขนาด ความสูง ความยาวตามส่วนโค้ง รัศมี ความลึก ความหนา ชนิดกระจก กระบวนการอบ ไปจนถึงความคลาดเคลื่อนที่เกิดขึ้นจากการผลิต หลายปัญหาจึงไม่ได้เริ่มที่โรงงานหรือวันติดตั้ง แต่เริ่มตั้งแต่วันที่ทุกฝ่ายมอง "เส้นโค้งเดียวกัน" ด้วยความเข้าใจที่ไม่เหมือนกัน

ผู้ออกแบบมองเห็นรูปทรง ผู้รับเหมามองเห็นราคาและวิธีติดตั้ง โรงงานมองเห็นข้อจำกัดของเครื่องจักรและกระบวนการผลิต ส่วนเจ้าของบ้านหรือเจ้าของโครงการมองเห็นภาพสุดท้ายที่ต้องการได้รับ หากทั้ง 4 ฝ่ายไม่ได้พูดภาษาเดียวกันตั้งแต่ต้น กระจกโค้งที่ดูสวยในแบบอาจกลายเป็นหนึ่งในงานที่จัดการยากที่สุดเมื่อเข้าสู่การผลิตจริง

หากต้องการภาพรวมก่อนลงลึก สามารถอ่าน กระจกดัดโค้ง: ทางเลือกใหม่ของงานสถาปัตยกรรม แล้วกลับมาดูบทนี้ต่อได้ เพราะบทความนี้จะเริ่มจากคำถามที่สำคัญกว่า "สวยไหม" คือ "ผลิตได้จริงหรือยัง?"

1. Pain Point แรก -- ผู้ออกแบบเห็น "เส้นโค้ง" แต่โรงงานต้องการ "ข้อมูลสำหรับผลิต"

สำหรับสถาปนิกและนักออกแบบ การสร้างกระจกโค้งอาจเริ่มจาก Radius หรือรูปทรงที่ต้องการ แต่สำหรับโรงงาน คำว่า "กระจกโค้ง R ประมาณนี้" อาจยังไม่เพียงพอสำหรับการสั่งผลิต กระจกดัดโค้งหนึ่งแผ่นมีข้อมูลทางเรขาคณิตหลายค่าที่สัมพันธ์กัน และแต่ละค่ามีความหมายต่อการผลิต

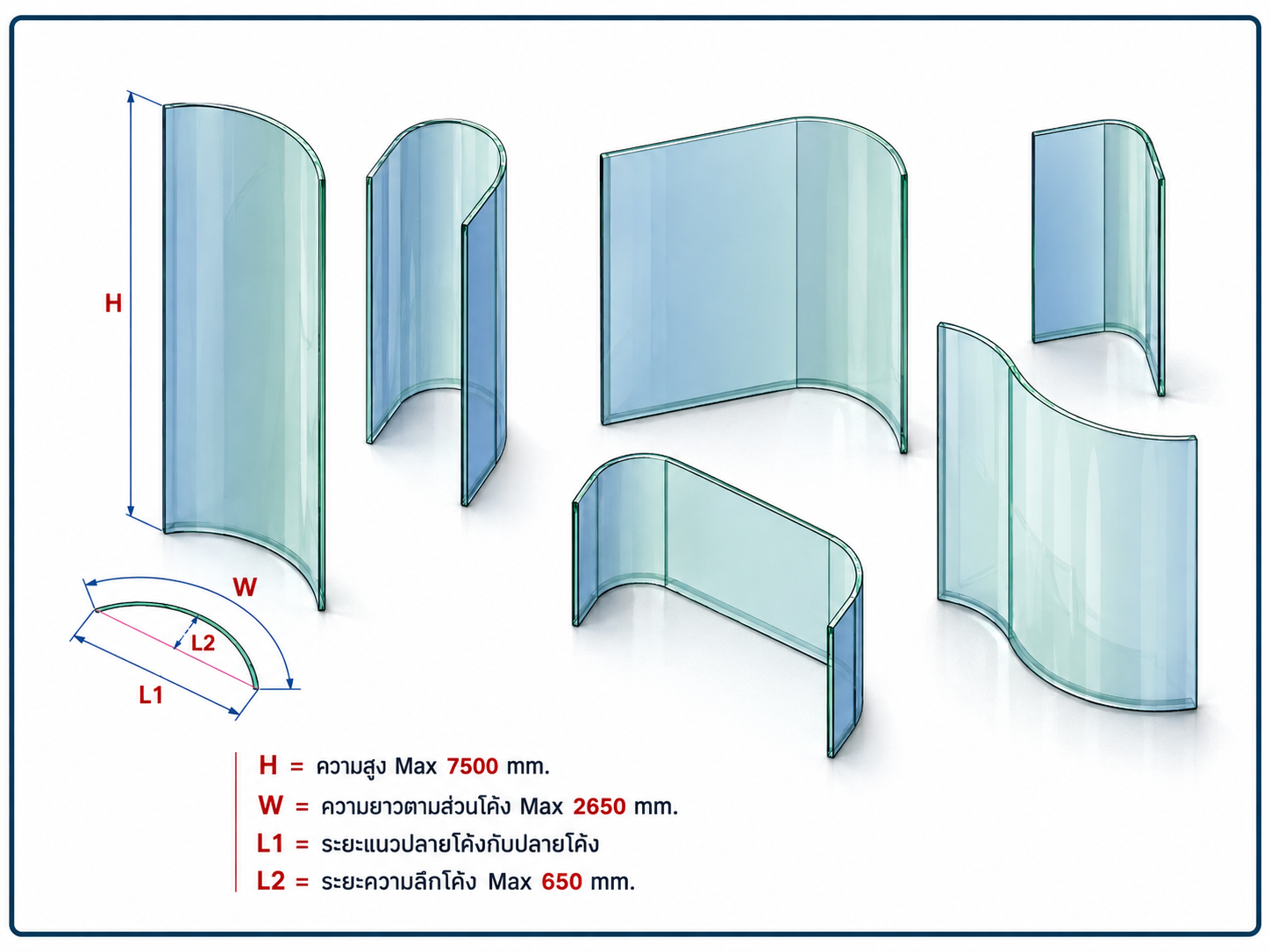

ข้อมูลมิติจากแหล่งผลิตที่ SMG ใช้สั่งงานจริง โรงงานยืนยันให้ยึด H / W / L1 / L2 ตามภาพนี้ก่อนสั่งผลิต

ตัวเลขเหล่านี้เป็น Production Capability จากแหล่งผลิตที่ SMG ใช้ในการสั่งงาน ไม่ควรนำไปตีความว่าเป็นขีดความสามารถของโรงงานกระจกดัดโค้งทุกแห่ง เพราะผู้ผลิตแต่ละแห่งอาจมีเครื่องจักร กระบวนการ และข้อจำกัดในการผลิตแตกต่างกัน สิ่งสำคัญที่สุดจึงไม่ใช่เพียงว่า "ในแบบเขียนได้หรือไม่" แต่คือ "โรงงานที่จะผลิตงานนี้ยืนยันแล้วหรือยังว่าผลิตได้"

2. ผู้ออกแบบควรรู้เรื่องนี้ก่อนล็อกแบบ

Pain Point ของผู้ออกแบบคือ เมื่อ Concept ผ่านแล้ว รูปทรงของกระจกมักกลายเป็นส่วนหนึ่งของ Architecture ไปแล้ว หากมารู้ภายหลังว่า Radius ที่กำหนดผลิตไม่ได้ กระจกสูงเกิน Capability กระจกหนาเกินไป หรือกระบวนการที่ระบุใน Spec ไม่สามารถทำร่วมกับ Geometry นั้นได้ การแก้ปัญหาอาจไม่ใช่แค่เปลี่ยนกระจก แต่กระทบถึงแนวผนัง โครงสร้างรองรับ Mullion, Joint, รอยต่อ ระบบประตู งานฝ้า งานพื้น งาน Built-in และภาพรวมของ Design

ดังนั้นสำหรับงานกระจกดัดโค้ง Design Development ควรเดินคู่กับ Production Feasibility

*Production Feasibility = การตรวจสอบว่าแบบที่ต้องการสามารถผลิตจริงได้หรือไม่ ภายใต้ข้อจำกัดของโรงงานที่เลือกใช้

การถามโรงงานตั้งแต่ Design Development ไม่ได้ทำให้ Design ถูกจำกัด ตรงกันข้าม มันช่วยให้ผู้ออกแบบรู้ว่า "พื้นที่เล่นของเราอยู่ตรงไหน" ก่อนพัฒนาแบบไปจนถึงขั้นที่แก้ไขยาก แนวคิดนี้สอดคล้องกับ คู่มือสถาปนิกเลือกกระจกอาคารยุคใหม่ของ SMG ที่แนะนำให้สื่อสารกับโรงงานเพื่อปรับ Spec ให้เหมาะกับความเป็นไปได้ในการก่อสร้างตั้งแต่ต้น

3. Pain Point ของผู้รับเหมา -- แบบมีแล้ว แต่ "ราคานี้รับได้จริงหรือ?"

สำหรับผู้รับเหมา ปัญหามักเกิดคนละช่วงกับผู้ออกแบบ แบบถูกส่งมาแล้ว BOQ มาแล้ว เจ้าของต้องการราคาแล้ว และหลายครั้งต้องเสนอราคาก่อน Factory Confirmation อย่างละเอียด งานกระจกตรงทั่วไปอาจประเมินเบื้องต้นจากพื้นที่ ความหนา และชนิดกระจกได้ค่อนข้างเร็ว แต่กระจกดัดโค้งไม่ควรใช้วิธีคิดแบบเดียวกัน

กระจกสองแผ่นอาจมีพื้นที่เท่ากัน แต่ถ้า Radius ความลึกโค้ง ความสูง ความหนา กระบวนการ Heat Treatment การ Laminated หรือจำนวนแผ่นต่างกัน ต้นทุนและความเสี่ยงในการผลิตก็อาจต่างกันมาก

*Factory Confirmation = การที่โรงงานตรวจแบบและยืนยันว่ารูปทรง ขนาด ชนิดกระจก และกระบวนการตามที่เสนอสามารถผลิตได้

4. Pain Point ของโรงงานผลิต -- "ข้อมูลไม่ครบ แต่ต้องการให้ผลิตให้ตรงแบบ"

เมื่อแบบถูกส่งถึงโรงงาน สิ่งที่ได้รับบางครั้งอาจมีเพียง Elevation หรือภาพ 3D แต่ข้อมูลที่ใช้ในการผลิตจริงอาจยังไม่ครบ โรงงานต้องการรู้มากกว่าคำว่า "กระจกโค้ง" เช่น ความสูง ความยาวตามส่วนโค้ง ระยะปลายโค้งถึงปลายโค้ง ความลึก Radius ความหนา ชนิด Heat Treatment จำนวนชั้น Laminated งานเจาะ งานบาก งานขอบ จำนวนแผ่น และความสัมพันธ์ระหว่างแผ่นที่ต้องต่อเนื่องกัน

ถ้าข้อมูลเหล่านี้เปลี่ยนหลังเริ่มกระบวนการผลิต ผลกระทบอาจไม่เหมือนงานกระจกตรงที่แก้ไขบางอย่างได้ง่าย งานบางกระบวนการต้อง Final ก่อนเริ่มผลิตตั้งแต่ต้น นี่จึงเป็นเหตุผลที่ Shop Drawing สำหรับกระจกดัดโค้งไม่ควรถูกมองเป็นเพียงเอกสารประกอบงาน แต่ควรเป็น Production Document

*Production Document = แบบหรือเอกสารที่ใช้เป็นข้อมูลอ้างอิงโดยตรงในการผลิต ไม่ใช่เพียงภาพเพื่อแสดงแนวคิด

5. Pain Point ของเจ้าของบ้าน -- "ทำไมของจริงไม่เหมือน Render?"

เจ้าของบ้านหรือเจ้าของโครงการอาจไม่ได้สนใจคำว่า Radius, Chord หรือ Tolerance สิ่งที่เห็นคือภาพ Design และสิ่งที่คาดหวังคือของจริงควรเหมือนภาพนั้น โดยเฉพาะเมื่อกระจกดัดโค้งมักถูกใช้ในงาน Premium เช่น มุมอาคารโค้ง Facade มุมห้อง Shower Enclosure, Partition, ประตูกระจก หรือ Feature งานตกแต่ง

ยิ่งเป็นวัสดุราคาสูง ความคาดหวังก็ยิ่งสูงตาม แต่กระจกดัดโค้งเป็นวัสดุที่ผ่านกระบวนการขึ้นรูปจริง จึงอยู่ภายใต้ข้อจำกัดและค่าความคลาดเคลื่อนของกระบวนการผลิต คำว่า Tolerance ไม่ได้หมายความว่าโรงงานทำอะไรก็ได้ แต่การคาดหวังให้กระจกโค้งทุกแผ่นมี Geometry เท่ากับแบบคอมพิวเตอร์แบบ 0.00 mm ทุกตำแหน่ง ก็ไม่ใช่วิธีตั้งเกณฑ์ตรวจรับที่เหมาะสมเช่นกัน

เรื่องนี้จะถูกขยายเต็มใน Article 03 เรื่องการตรวจรับ และสามารถอ่านพื้นฐานการตรวจงานกระจกเพิ่มเติมได้ที่ มาตรฐานตรวจสอบกระจก SMG

6. กระจกดัดโค้ง Tempered ได้ไหม?

นี่เป็นหนึ่งในคำถามที่พบได้บ่อยที่สุด และเป็นตัวอย่างที่ดีว่าทำไมไม่ควรกำหนด Spec จากชื่อวัสดุเพียงอย่างเดียว คำว่า Curved Tempered Glass ไม่ได้หมายความว่ากระจกดัดโค้งทุกขนาด ทุกรัศมี ทุกความหนา และทุกรูปทรงจะสามารถผลิตเป็น Tempered ได้ทั้งหมด

*Tempered Glass = กระจกที่ผ่านกระบวนการ Heat Treatment ตามกระบวนการผลิตสำหรับกระจกเทมเปอร์

*Heat Strengthened Glass = กระจกที่ผ่านกระบวนการเพิ่มความแข็งแรงด้วยความร้อน แต่มีคุณสมบัติและลักษณะการแตกต่างจาก Fully Tempered Glass

รายละเอียด AN, HS และ TP มีผลทั้งต่อความแข็งแรง ลักษณะการแตก การผลิต ความคลาดเคลื่อน และข้อจำกัดของรูปทรง หากต้องการพื้นฐานก่อนอ่านตอนถัดไป ดู เปรียบเทียบ Spec จริง AN vs HS vs TP ได้ก่อน

คำถาม "Tempered ได้ไหม?" จึงไม่ควรถูกตอบด้วยคำว่า "ได้" หรือ "ไม่ได้" เพียงคำเดียว แต่ต้องให้โรงงานดู Geometry จริงก่อน และเราจะพาไปดูเรื่องนี้เต็ม ๆ ใน Curved Glass Series Article 02 - PRODUCTION

7. "ทำเยอะ ๆ แล้วเหมือนกันทุกแผ่นไหม?"

ใน CAD กระจก 10 แผ่นที่ Copy จาก Object เดียวกันย่อมมี Geometry เหมือนกันทุกประการ แต่กระจกจริงเป็นวัสดุที่ต้องผ่านกระบวนการผลิตจริง ดังนั้นเรื่องความโค้ง Radius, Arch, Warp, ขนาด และลักษณะทางสายตาต้องประเมินภายใต้เกณฑ์การผลิตและการตรวจรับ

*Arch = ค่าความคลาดเคลื่อนของแนวโค้งเมื่อเทียบกับแนวที่กำหนด

*Warp = การโก่งหรือการผิดรูปของแผ่นกระจกเมื่อเทียบกับรูปทรงที่กำหนด

คำว่า "เหมือนกัน" ในมุมของ Drawing กับคำว่า "ผ่านมาตรฐานเดียวกัน" ในมุมของโรงงานจึงไม่ใช่ความหมายเดียวกันเสมอไป และเรื่องนี้ควรตกลงกันตั้งแต่ก่อนสั่ง ไม่ใช่หลังของมาถึงหน้างานแล้ว

8. หากต้องทำ Curved Laminated Glass ต้องระวังเพิ่มอีกชั้น

กระจกดัดโค้งอาจไม่ได้จบที่กระจกหนึ่งแผ่น หลายโครงการต้องนำกระจกโค้งมาทำเป็น Laminated Glass เมื่อต้องประกอบกระจกโค้งมากกว่าหนึ่งแผ่น ความสัมพันธ์ระหว่าง Geometry ของแต่ละแผ่นจะยิ่งสำคัญ

*Laminated Glass = กระจกตั้งแต่สองชั้นขึ้นไปที่ประกอบเข้าด้วยกันด้วยชั้นวัสดุคั่นกลางตามระบบที่กำหนด

*Overlap = การเหลื่อมกันของขอบกระจกแต่ละชั้นหลังประกอบลามิเนต

*Bubble = ฟองอากาศที่พบภายในระบบลามิเนต

ถ้าต้องการเข้าใจโครงสร้าง Laminated Glass ก่อน สามารถอ่าน กระจกลามิเนต: หลักการและข้อควรระวัง แล้วใน Article 03 เราจะกลับมาดู Curved Laminated Glass พร้อมเกณฑ์ตรวจจริงจากแหล่งผลิตที่ SMG ใช้

9. ก่อนส่งราคา หรือก่อน PO กระจกดัดโค้ง ควรตอบอะไรให้ได้ก่อน

คำถามก่อนสั่ง	สิ่งที่ต้อง Confirm
Geometry ครบหรือยัง?	Height, Arc Length, Chord, Depth และ Radius
โรงงานผลิตได้จริงหรือยัง?	Factory Confirmation ไม่ใช่การคาดเดาจาก Drawing
Glass Build-up Final หรือยัง?	จำนวนชั้น ความหนา Heat Treatment และ Interlayer ถ้ามี
จำนวนแผ่นและแนวต่อเนื่องชัดหรือยัง?	แผ่นไหนอยู่ติดกัน Joint อยู่ตรงไหน Curve ต้องต่อกันระดับใด
Hole / Notch / Edge Work Final หรือยัง?	ตำแหน่งและขนาดต้องพร้อมก่อนเริ่มกระบวนการที่แก้ภายหลังไม่ได้
Acceptance Criteria ตรงกันหรือยัง?	ทุกฝ่ายต้องรู้ว่าจะใช้เกณฑ์อะไรตัดสินของจริง

*Glass Build-up = การระบุโครงสร้างกระจกทั้งหมด เช่น จำนวนชั้น ความหนา และองค์ประกอบของแต่ละชั้น

*Hole = รูเจาะบนกระจก | *Notch = รอยบากหรือช่องที่ตัดออกจากขอบกระจก | *Edge Work = กระบวนการทำขอบกระจก เช่น ลบคม เจียร หรือขัดขอบตามที่กำหนด

10. เส้นโค้งที่ดี เริ่มจากความเข้าใจ ไม่ใช่แค่ Radius

กระจกดัดโค้งช่วยเปลี่ยนความรู้สึกของสถาปัตยกรรมได้อย่างชัดเจน มุมที่เคยแข็งสามารถดูนุ่มขึ้น ผนังกระจกสามารถไหลต่อเนื่องไปตามพื้นที่ และ Facade สามารถมีมิติที่กระจกแผ่นตรงทำไม่ได้ แต่ความสวยเหล่านี้มีเงื่อนไขทางการผลิตอยู่เบื้องหลัง

สำหรับผู้ออกแบบ สิ่งสำคัญคือ อย่าออกแบบจนจบแล้วค่อยถามว่าผลิตได้หรือไม่ สำหรับผู้รับเหมา คือ อย่ารับราคา Final โดยยังไม่รู้ Production Feasibility สำหรับโรงงาน คือ ต้องได้รับข้อมูลที่สามารถใช้ผลิตได้จริง ไม่ใช่เพียงภาพ Concept และสำหรับเจ้าของบ้านหรือเจ้าของโครงการ คือ ควรเข้าใจลักษณะและ Tolerance ของกระจกดัดโค้งก่อนใช้ภาพ Render เป็นเกณฑ์ตรวจรับของจริง

Curved Glass Series จะพาไปต่อจาก DESIGN -> PRODUCTION -> ACCEPTANCE จากเส้นโค้งเส้นแรกในแบบจนกลายเป็นกระจกโค้งจริงที่ติดตั้งอยู่ในอาคาร

คำถามที่พบบ่อย (FAQ)

ข้อมูลมิติอ้างอิงจากแหล่งผลิตที่ SMG ใช้สั่งงานจริง และต้องยืนยัน Production Capability ตามแบบก่อนสั่งผลิต | Curved Glass Series Article 01 | สิงหาคม 2569
