กระจกโค้ง — คำนวณ Sagitta และ Arc Length ได้เลย | SMG Glass

SMG เปิดตัวเครื่องมือคำนวณกระจกโค้ง (Curved Glass Calculator) ออนไลน์ฟรี ไม่ต้องสมัคร — กรอก Height, Width และ Radius หรือ Sagitta ระบบจะคำนวณ Sagitta, Arc Length และน้ำหนักให้ทันที พร้อม Shop Drawing 3 มุมมอง และ Export PDF สำหรับส่งช่างติดตั้งได้เลย

กระจกโค้งคืออะไร — ใช้งานที่ไหนบ้าง?

กระจกโค้ง (Curved Glass) คือกระจกที่ผ่านกระบวนการดัดโค้งในความร้อนสูง เพื่อให้ได้รูปทรงโค้งตามรัศมี (Radius) ที่กำหนด นิยมใช้ในงานสถาปัตยกรรมและงานตกแต่งที่ต้องการเส้นสายโค้งงาม ทั้งภายในและภายนอกอาคาร

งานที่นิยมใช้กระจกโค้ง:

  • ผนังกระจกโค้งอาคารพาณิชย์ โรงแรม และคอนโด
  • ราวบันไดและราวกันตกโค้ง
  • ประตูและหน้าต่างทรงโค้ง Shopfront
  • ผนัง Partition ภายในและ Display Case
  • งาน Skylight และหลังคากระจกโค้ง

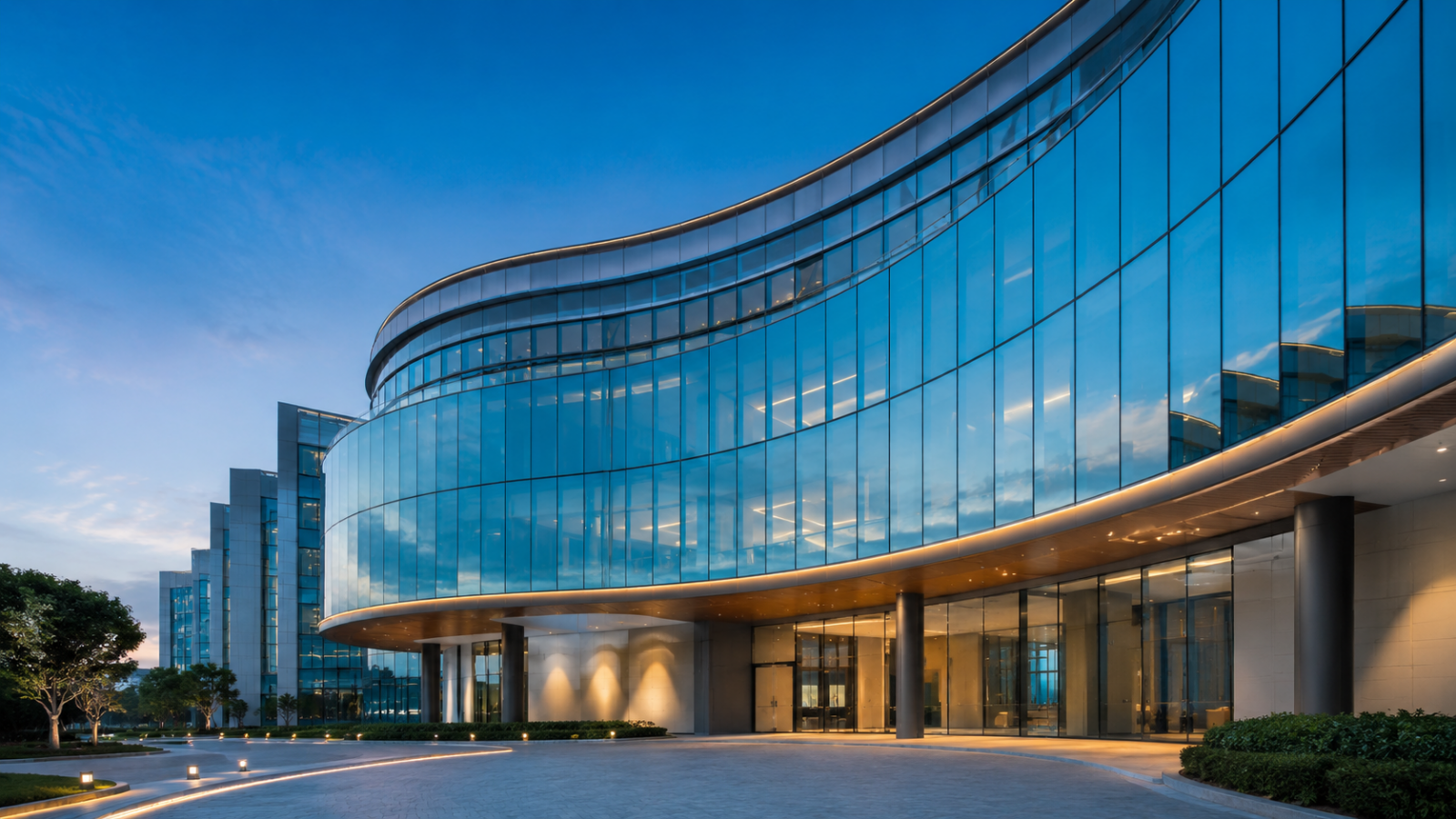

กระจกโค้ง Curved Glass SMG — งานสถาปัตยกรรม

กระจกโค้ง Curved Glass SMG — งานสถาปัตยกรรม อาคารพาณิชย์ โรงแรม

ทำความเข้าใจค่าที่ต้องรู้ก่อนสั่งกระจกโค้ง

ก่อนสั่งผลิตกระจกโค้ง ช่างและสถาปนิกจำเป็นต้องรู้ค่าพื้นฐาน 3 ตัวนี้ครับ:

ค่า ความหมาย หน่วย
H — Height ความสูงของกระจก mm
W — Width (Chord) ความกว้างวัดแนวตรง (ไม่ใช่แนวโค้ง) mm
R — Radius รัศมีโค้ง ยิ่งน้อยยิ่งโค้งมาก mm
D — Sagitta ระยะโป่งสูงสุดของโค้ง วัดง่ายในสนาม mm
B — Arc Length ความยาวผิวโค้งจริง ใช้คำนวณพื้นที่และน้ำหนัก mm

เคล็ดลับช่างในสนาม: ถ้าไม่มี R มาให้ ไม่ต้องกังวลครับ — วัด Sagitta (D) จากสนามได้เลย แล้วให้ Calculator คำนวณ R กลับให้อัตโนมัติ

ข้อจำกัดขนาดกระจกโค้ง SMG

ประเภท R ต่ำสุด H สูงสุด W สูงสุด Sagitta สูงสุด
Annealed (AN) 75 mm 7,500 mm 2,650 mm 650 mm
Heat-Strengthened (HS) 75 mm 7,500 mm 2,650 mm 650 mm
Tempered (TP) 1,000 mm* 7,500 mm 2,650 mm 650 mm

* Tempered R ขั้นต่ำขึ้นกับความหนา: 6mm=1,000 / 8mm=1,800 / 10mm=2,200 / 12mm=2,500 / 15mm=3,000 mm

คำนวณกระจกโค้งได้เลย — ฟรี ไม่ต้องสมัคร

กดปุ่มด้านล่างเพื่อเปิด SMG Curved Glass Calculator — กรอกข้อมูลแล้วรับ Shop Drawing พร้อม Export PDF ส่งช่างได้ทันทีครับ

SMG Curved Glass
คำนวณกระจกโค้ง + Shop Drawing
กรอก H, W และ Radius หรือ Sagitta
รับ Shop Drawing 3 มุมมอง (Front + Plan + ISO)
รองรับ Annealed · Heat-Strengthened · Tempered · Export PDF
→ เปิด Calculator
ฟรี · ไม่ต้องสมัคร · เปิดบน Mobile ได้

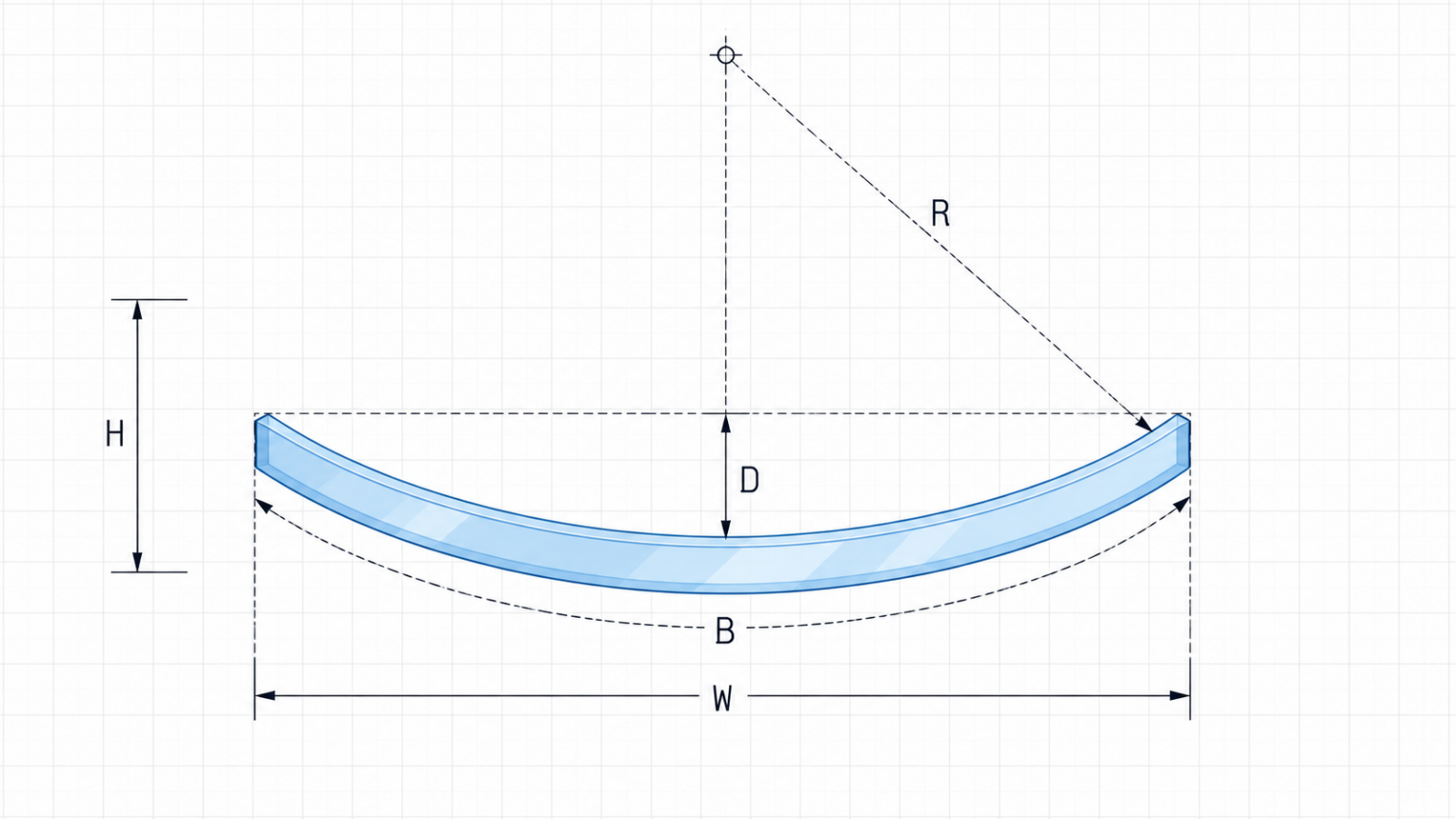

อ่านผล Shop Drawing อย่างไร?

คำอธิบาย Shop Drawing กระจกโค้ง Sagitta Arc Length SMG

เมื่อกรอกข้อมูลครบแล้ว Calculator จะแสดง Shop Drawing 3 มุมมองพร้อมกัน:

  • Front View — มุมมองด้านหน้า แสดงความสูง (H) และความโค้ง
  • Plan View — มุมมองจากบน แสดงความกว้าง (W), ความหนา (t) และ Sagitta (D)
  • ISO View — มุมมอง 3 มิติ เห็นภาพรวมกระจกทั้งแผ่น

ขั้นตอนสั่งผลิตกระจกโค้งกับ SMG

  1. คำนวณ Spec ด้วย Calculator ด้านบน
  2. กด Export PDF เพื่อรับ Shop Drawing
  3. ส่ง PDF พร้อมระบุ H, W, R, Thickness และ Type (AN/HS/TP) มาที่ SMG
  4. ทีม SMG จะส่งใบเสนอราคากลับภายใน 1 วันทำการ

อ่านเพิ่มเติม: SMG Green Choice Guide — เลือกกระจกประหยัดพลังงาน

ขอใบเสนอราคาฟรี
LINE OA: @smg58  |  โทร: 086-317-4966  |  อีเมล: [email protected]

คำอธิบาย Shop Drawing กระจกโค้ง — Sagitta Arc Length Radius SMG

คำถามที่พบบ่อย (FAQ)

ไม่มีค่า Radius มาให้ทำอย่างไร?

ใช้ MODE D ใน Calculator ได้เลยครับ — วัด Sagitta (D) จากสนาม คือระยะโป่งสูงสุดจากแนวตรง แล้ว Calculator จะคำนวณ Radius กลับให้อัตโนมัติด้วยสูตร R = (W²/4 + D²) / (2D)

กระจกโค้ง Tempered มีข้อจำกัดอะไร?

Tempered มี Radius ขั้นต่ำขึ้นกับความหนาครับ เช่น 6mm ต้องมี R อย่างน้อย 1,000mm / 8mm ต้องอย่างน้อย 1,800mm ถ้ากรอกค่าต่ำกว่านี้ Calculator จะแสดง OUT OF SPEC ให้ทราบทันที

PDF ที่ Export ใช้กับโปรแกรมอะไรได้บ้าง?

เปิดได้กับทุก PDF Reader ครับ เช่น Adobe Acrobat, Foxit หรือแม้แต่ Browser ทั่วไป พิมพ์ A3 Landscape ได้เลย ขยายกี่เท่าก็ไม่แตก เหมาะสำหรับแนบใน Shop Drawing หรือส่งให้ช่างติดตั้งทาง LINE

สั่งผลิตขั้นต่ำกี่แผ่น?

SMG รับสั่งผลิตตามจำนวนที่ต้องการครับ ไม่มีขั้นต่ำ ส่ง Spec มาขอใบเสนอราคาได้เลย

ระยะเวลาผลิตนานแค่ไหน?

ขึ้นอยู่กับขนาดและประเภทกระจกครับ โดยปกติอยู่ที่ 2-4 สัปดาห์ สอบถามได้ที่ทีม SMG โดยตรง
